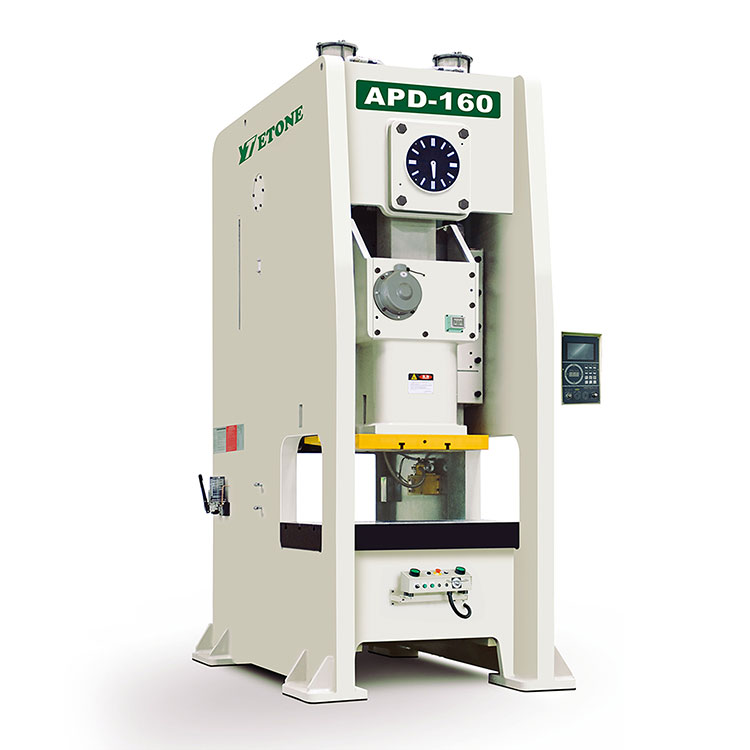

Presse électrique à glissière droite
1.Introduction de la presse à glissière droite :
La presse électrique à glissière droite est conçue pour résister à la déflexion et fournir des pressages précis et une durée de vie plus longue. Le cadre soudé lourd en une seule pièce est soulagé et reste solide pour se conformer à diverses applications d'estampage. Metal Punch Press, nous allons responsabiliser les gens en comillimètreuniquant et en écoutant, en donnant l'exemple aux autres et en apprenant de l'expérience. Conception spéciale pour China Press Machine, Straight Slide Stamping Press Machine, Avec des produits de qualité supérieure, un excellent service après-vente et une garantie politique, nous gagnons la confiance de nombreux partenaires étrangers, de nombreux bons retours ont été témoins de la croissance de notre usine. En toute confiance et force, invitez les clients à nous contacter et à nous rendre visite pour une relation future.
2. Caractéristiques de la presse à glissière droite :
◉ Protecteur de surcharge à réponse rapide.
◉ Lardon à six points de type boîte.
◉ Boulon-à-le-bolster Die coussin.
◉ La rigidité supérieure fournit la déflexion du cadre pour maintenir la hauteur de la matrice et l'écart de charge dynamique décentré avec une quantité minimisée.
3. Paramètre de produit de presse de puissance de glissière droite:
|
|
APD-80 |
APD-110 |
APD-160 |
APD-200 |
APD-260 |
||||||
Modèle |
|
Type V Type IH |
Type V Type IH |
Type V Type H |
Type V Type IH |
Type V Type IH |
||||||
Tonnenenage |
Tonnene |
80 |
110 |
160 |
200 |
260 |
||||||
Point de tonnage nominal |
millimètre |
4 |
2 |
6 |
3 |
6 |
3 |
6 |
3 |
7 |
3.5 |
|
Accident vasculaire cérébral |
millimètre |
150 |
70 |
180 |
80 |
200 |
90 |
200 |
100 |
250 |
150 |
|
Hauteur maximale de la matrice |
millimètre |
340 |
380 |
360 |
410 |
460 |
510 |
460 |
510 |
500 |
550 |
|
Nombre de coups par minute |
s.pm |
35-80 |
80-120 |
30-60 |
60-90 |
20-50 |
40-70 |
20-50 |
50-70 |
20-40 |
40-50 |
|
Volume de réglage du curseur |
millimètre |
80 |
80 |
100 |
110 |
120 |
||||||
Taille de la table supérieure |
millimètre |
560x420x70 |
650x470x80 |
700x550x90 |
850x630x90 |
950x700x100 |
||||||
Taille de table inférieure |
millimètre |
930x550x90 |
1090x600x110 |
1190x800x140 |
1390x820x160 |
1550x840x180 |
||||||
Moteur principal |
kwp |
7.5 |
11 |
15 |
18 |
22 |
||||||
Mécanisme de réglage du curseur |
CV |
Conduite électrique |
||||||||||
Pression d'air appliquée |
kg/cm2 |
6 6 6 6 6 |
||||||||||
Appuyez sur (LxLxH) |
millimètre |
1300x1890x3000 1420x1985x3200 1600x2200x3500 1750x2500x3900 2780x1850x4470 |
||||||||||
Précision de la presse |
|
Classe GB(JIS)1 |
||||||||||
Capacité du coussin de matrice |
Tonnene |
3.6 |
6.3 |
10 |
14 |
14 |
||||||
Longueur de course du coussin de matrice |
millimètre |
70 |
80 |
80 |
100 |
100 |
||||||
Zone efficace du coussin de matrice |
millimètre2 |
450x310 |
500x350 |
650x420 |
710x480 |
810x480 |
