Presse de haute précision à cadre en H
S'en tenir au principe de "super qualité, service satisfaisant", nous nous efforçons d'être un bon partenaire comillimètreercial pour vous pour le certificat IOS China Xpd Straight Side High Precision Single Crank Steel Frame Power Press (80tonne-315tonne), Bienvenue à tous les bons acheteurs comillimètreuniquent spécificités des produits et des idées avec nous !! Certificat IOS China Single Crank Steel Frame Power Press, Steel Frame Power Press, Afin de répondre aux exigences croissantes des clients à la maison et à l'étranger, nous continuerons à faire avancer l'esprit d'entreprise de " Qualité , Créativité, Efficacité et Crédit" et s'efforcent d'être à la pointe de la tendance actuelle et de diriger la mode. Nous vous invitonnes chaleureusement à visiter notre entreprise et à coopérer.
presse de haute précision du cadre 1.H Introduction :

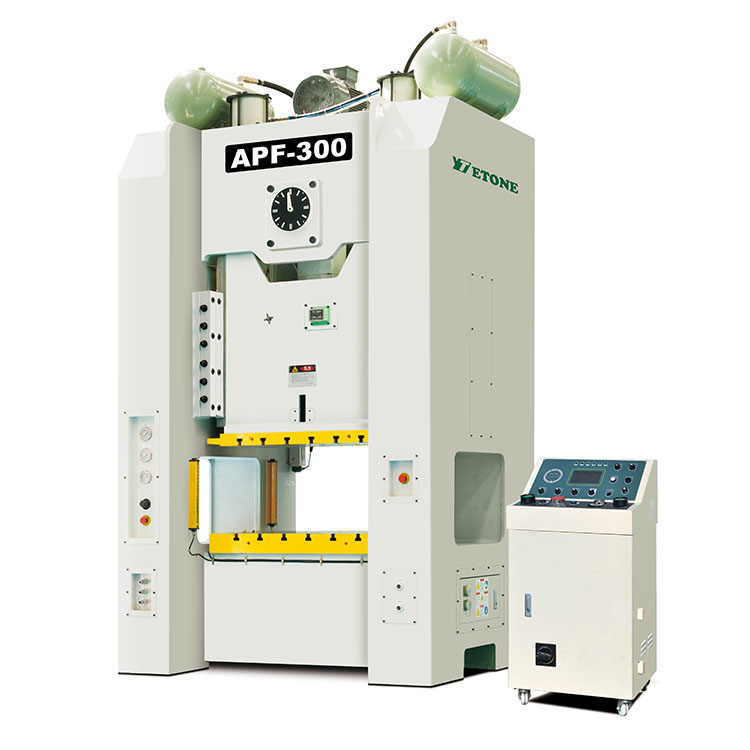

Notre série APF est une presse de haute précision à cadre en H, une presse à estamper à glissière droite. Le rail de guidage à six côtés à verrouillage fixe et le corps à haute rigidité réalisent un estampage de haute précision du produit, et la durée de vie du moule est également considérablement améliorée.
Presse de haute précision à cadre 2.H
◉ Le dispositif de boucle de sécurité à comillimètreande bimanuelle nécessite une presse synchrone dans les 0,2 s pour être actionné, protégeant ainsi la sécurité du personnel.
◉ Le dispositif de protection automatique contre les surcharges peut détecter instantanément la pression dépassée et effectuer un arrêt d'urgence en 0,01 s, évitant ainsi les blessures de la presse, des outils et du personnel.
◉ Le circuit de détection de panne de came peut efficacement éviter les accidents dangereux causés par l'usure de la came.
◉ L'utilisation d'un dispositif de sécurité photoélectrique peut arrêter l'urgence de la machine en cas de détection de corps étrangers dans une zone dangereuse, évitant ainsi tout danger.
◉ La boucle de comillimètreande interconnectée composée d'une électrovanne importée et d'un dispositif à came assure un mouvement correct de l'embrayage, l'apparition impossible d'un emboutissage continu.
Paramètre de produit de presse de haute précision du cadre 3.H:
|
|
APF-110 |
APF-160 |
APF-200 |
|
APF-260 |
|
APF-300 |
|
APF-400 |
APF-500 |
||||||||||||||
Modèle |
|
Type V Type IH |
Type V Type IH |
Type V Type IH |
|
Type V Type IH |
|
Type V Type IH |
|
Type V Type IH |
Type V |
||||||||||||||
Tonnage |
tonne |
110 |
160 |
200 |
|
260 |
|
300 |
|
400 |
500 |
||||||||||||||
Point de tonnenage nominal |
millimètre |
6 |
3 |
6 |
3 |
6 |
3 |
7 |
3.5 |
7 |
3.5 |
g |
4.5 |
10 |
|||||||||||
Longueur de course |
millimètre |
180 |
80 |
200 |
90 |
200 |
100 |
250 |
150 |
300 |
170 |
300 |
200 |
250 |
|||||||||||
Nombre de coups |
s.p.m.. |
30--60 |
60-90 |
20-50 |
40-70 |
20-50 |
50-70 |
20-40 |
40-50 |
20-40 |
35-50 |
15-25 |
20-35 |
20-30 |
|||||||||||
s.p.m.. |
50 |
35 |
35 |
30 |
30 |
20 |
20 |
||||||||||||||||||
Hauteur maximale de la matrice |
millimètre |
360I410 |
460I510 |
460I510 |
500I550 |
550I615 |
550I600 |
550 |
|||||||||||||||||
Volume de réglage du curseur |
millimètre |
80 |
100 |
110 |
120 |
120 |
150 |
120 |
|||||||||||||||||
Taille de la table supérieure |
millimètre |
1000x550x70 |
1100x600x90 |
1200x650x90 |
1300x700x100 |
1400x800x110 |
1500x850x110 |
1400x800 |
|||||||||||||||||
Taille de table inférieure |
millimètre |
1100x600x110 |
1200x800x140 |
1300x820x160 |
1400x840x180 |
1500x950x200 |
1600x1CXXlx200 |
1500x1000 |
|||||||||||||||||
Ouverture latérale |
millimètre |
700x500 |
850x600 |
880x650 |
900x700 |
1000x750 |
1CXXlx750 |
900x800 |
|||||||||||||||||
Moteur principal |
kwxp |
11x4 |
15x4 |
18x4 |
22x4 |
30x4 |
40x4 |
55x4 |
|||||||||||||||||
Moteur de réglage du curseur |
kwxp |
0.4x4 |
0.75x4 |
0.75x4 |
1.5x4 |
1.5x4 |
2.2x4 |
3x4 |
|||||||||||||||||
Pression d'air appliquée |
kg/cm2 |
6 |
I |
6 |
6 |
I |
6 |
6Je 6 |
6Je 6 |
6Je 6 |
6Je 6 |
6 |
|||||||||||||
Appuyez sur Précon |
|
GB/T 23 28 0 - 2009 [ JIS 1classeï¼½ |
