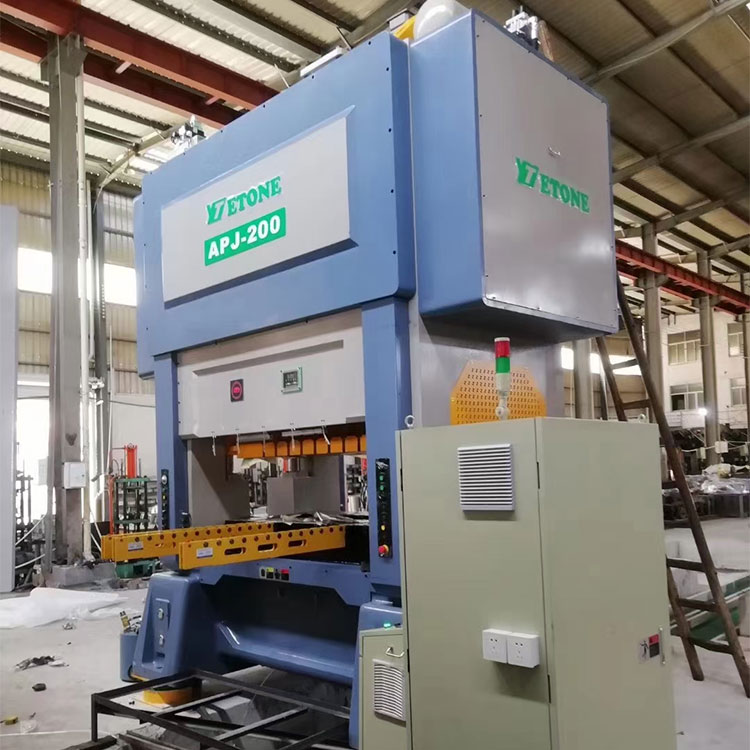

Ligne complète de presse à emboutir
1. Caractéristiques/avantages du produit
1. Stabilité et fiabilité de haute précision
2. structure de cadre de moulage en alliage d'acier élevé (avec le cadre le plus approprié conçu par analyse informatique), traitée par le processus d'élimination des contraintes internes, améliorant encore le cadre à haute rigidité qui est indispensable pour la précision, obtenant un faible bruit et de faibles vibrations, et améliorant la durée de vie de la matrice.
2.Application :
Estampage de précision automatique à grande vitesse pour le noyau de fer à revêtement automatique du moteur de véhicule à énergie nouvelle, du moteur de compresseur, du moteur industriel à haut rendement, etc.
3.Product Parameter:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnage |
tonne |
220 |
300 |
350 |
400 |
450 |
Voyage |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Nombre de coups par minute |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Taille de table inférieure |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Trou d'obturation |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Zone de bloc coulissant |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Course de réglage de la hauteur de la filière |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Moteur de réglage de la hauteur de la matrice |
kW |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Hauteur de la ligne d'alimentation |
mm |
200 |
210 |
210 |
220 |
270 |
Moteur principal |
kW |
45 |
55 |
55 |
75 |
75 |
4. Accessoires standard de la machine
1Système de lubrification : appliquez de l'huile haute pression à partir du centre du vilebrequin (Japon SHOWA)
Système de contrôle 2PLC : fournir des signaux de coupe
3Roulement : NSK Japon
4Atomiseur d'huile : SMC Japon
Interrupteur et contacteur 5Air : Schnede France
6Joint d'huile : NOK Japon
7Conception du système d'équilibrage automatique
8Système de réglage électronique des coulisses
Table d'opération 9T-Mobile
10Dispositif de verrouillage hydraulique des glissières
11Détecteur de fin de matériau
12Onduleur :
13Valve d'embrayage électrique
14Structure d'embrayage : (OMPI Italie)
15Relais : Omron
16Affichage de l'angle et de la vitesse : TOYO
17Joint de pression d'air : ARK Corée
18Vilebrequin : SNCM8, Guide de meulage : AKS Japon
19Équilibrage thermique automatique en position micro-pouce du vérin/curseur
20Détecteur de manque d'alimentation
21Boîte à outils avec expédition de la machine1
5.Accessoires standards :
1 chargeur d'engrenages à grande vitesse (sélection de largeur : 150/200/300/400)
Dérouleur 2 doubles têtes
3Lisseur avec boucle S (sélection de largeur : 200/300/400)
4Dispositif d'huile automatique pour mourir
Système de vie 5Auto Power Die :
Système de bras à 6 matrices : 2 pièces
7Système anti-vibration
8Contrôleur de goulotte :
Système d'installation de l'électrovanne 9Die : 10 pièces
6.Accessoires optionnels
Alimentateur servo
Détecteur de fond mort
2. Dispositif de serrage rapide
3. Porte de sécurité
4. Chut incliné
