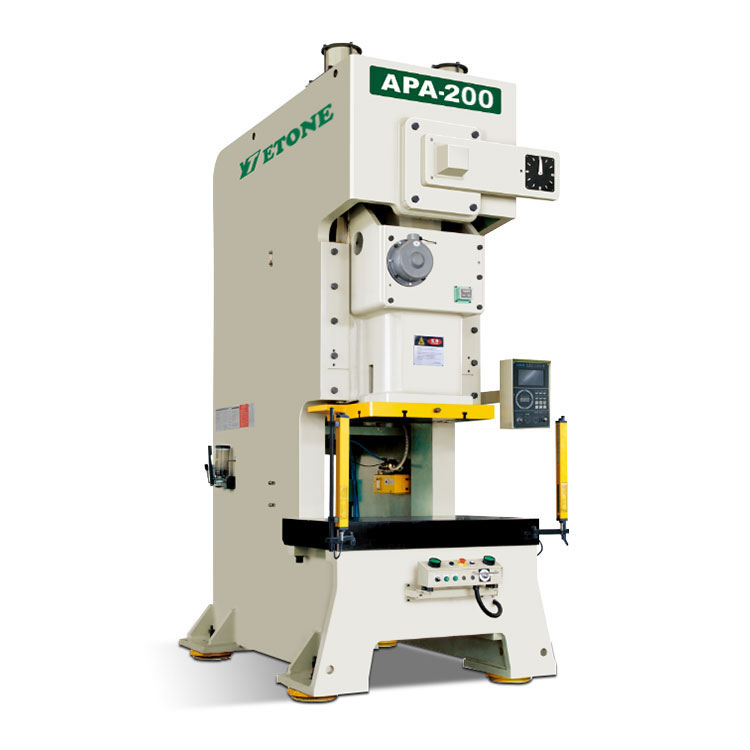

Poinçonneuse à manivelle unique

La presse à manivelle unique est la conception du cadre à haute rigidité, soudée avec de l'acier de haute qualité et traitée par le processus d'élimination des contraintes internes. Améliorer la stabilité de précision et la fiabilité de la machine. Le centre de l'entraînement est aligné avec le centre de la machine pour assurer un poinçonnage précis et stable. Outre le marché intérieur chinois, nos machines de presse sont également exportées vers le Moyen-Orient, l'Europe et l'Amérique. Bienvenue pour acheter une presse à poinçonner à manivelle unique chez nous.

envoyer une demande

Description du produit

Poinçonneuse à manivelle unique

1.Description du produit

La presse à manivelle unique est la conception du cadre à haute rigidité, soudée avec de l'acier de haute qualité et traitée par le processus d'élimination des contraintes internes. Améliorer la stabilité de précision et la fiabilité de la machine. Le centre de l'entraînement est aligné avec le centre de la machine pour assurer un poinçonnage précis et stable. Outre le marché intérieur chinois, nos presses sont également exportées vers le Moyen-Orient, l'Europe et l'Amérique.

2.Caractéristiques du produit :

(1) Pour assurer la stabilité relative du fonctionnement de la machine, les deux glissières et la conception du dispositif d'équilibrage sont appliquées

(2) La précision de la matrice peut aller jusqu'à 0,1 millimètre et est sûre, pratique et fiable

(3) Le vilebrequin, le train d'engrenages, la bielle, etc. sont traités par oxydation et meulage et présentent des performances extrêmement élevées en matière d'exhaustivité et de résistance à l'usure;

(4) Un dispositif d'embrayage/frein hautement sensible et fiable et un double électrovanne de pointe et un dispositif de protection contre les surcharges sont appliqués pour assurer la précision et la sécurité du fonctionnement et de l'arrêt de la glissière de presse ;

(5ï¼‰La structure de la machine est conçue de manière raisonnable, ce qui est pratique pour l'ion de production automatique, réduisant les coûts et améliorant l'efficacité ;

(6) Concept de conception avancé, faible bruit, faible consomillimètreation et économie d'énergie

3.Paramètre du produit

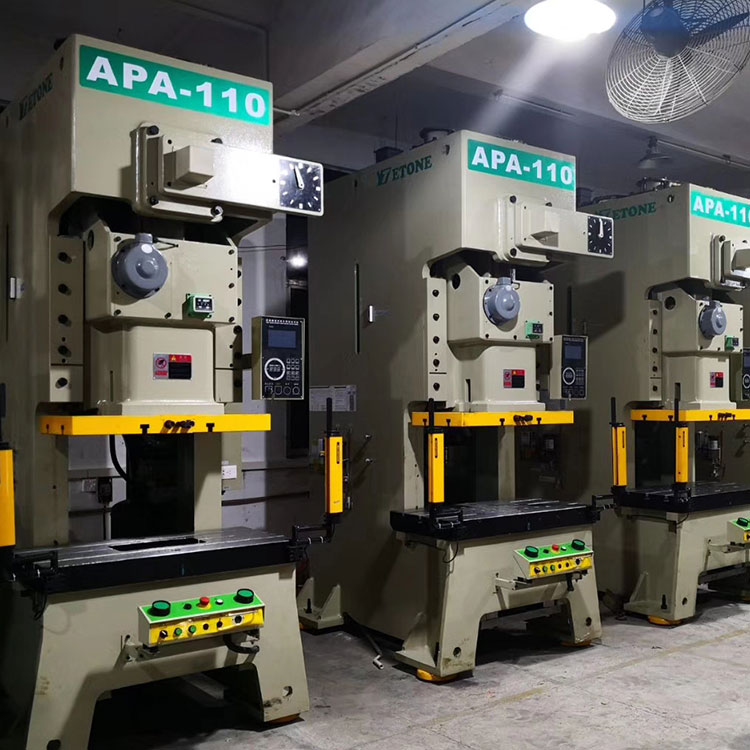

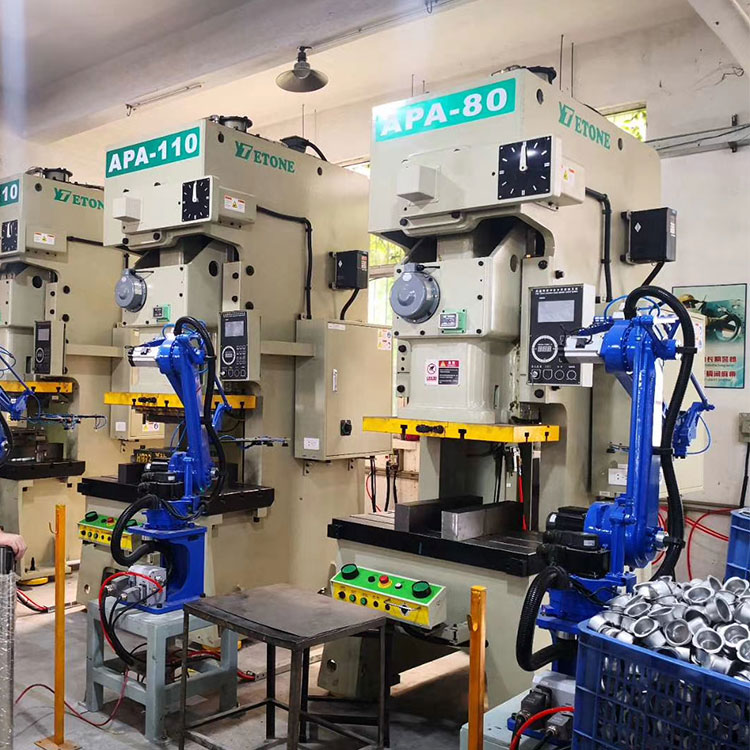

Nom			APA-80		APA-110	APA-160
Modèle			Vtaper	Htaper	VtaperJe Htaper	VtaperHtaper
Tonnenenage		Tonnene	80		110	160
Point de tonnage nominal		millimètre	4	2	6 3	6 13
Vitesse variable		s.p.m..	35-80	80-120	30-60 60-90	20-50 40-70
	Vitesse stable	s.p.m..	65		50	35
Accident vasculaire cérébral		millimètre	150	70	180 80	200 90
Hauteur maximale de la matrice		millimètre	340	380	360 410	400 450
Réglages du curseur		millimètre	80		80	100
Taille de la diapositive		millimètre	560 x 420 x 70		650x470x80	700x550x90
Taille du traversin		millimètre	1000x550x90		1150x600x110	1250x760x140
Trou de poignée de matrice		millimètre	50		50	50
Moteur principal		kW	7.5		11	15
Dispositif de réglage du curseur		CV
Pression d'air appliquée		kg/ cm2	6		6	6
Précision de la presse			GB(JIS)1classeee		GB(JIS)1classeee	GB(JIS)1classeee
Taille (LxlxH)		millimètre	1800x1180x280 0		1 900x 13 0 0 x 3200	2300x 140x 3650
Capacité du coussin de matrice		Tonnene	3.6		6.3	10
Coup de coussin de matrice		millimètre	70		80	80
Zone efficace du coussin de matrice		millimètre2	450x 310		500x350	650x 420
