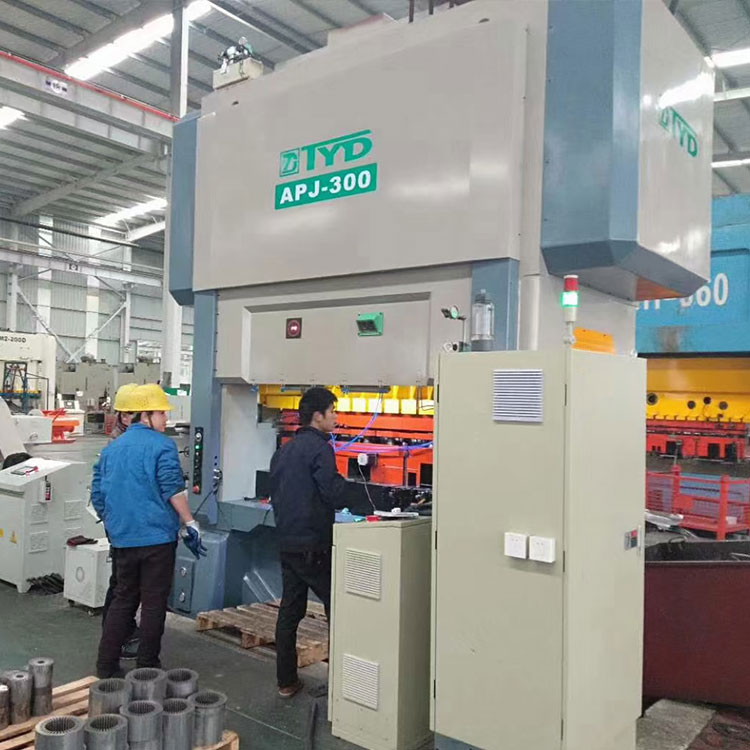

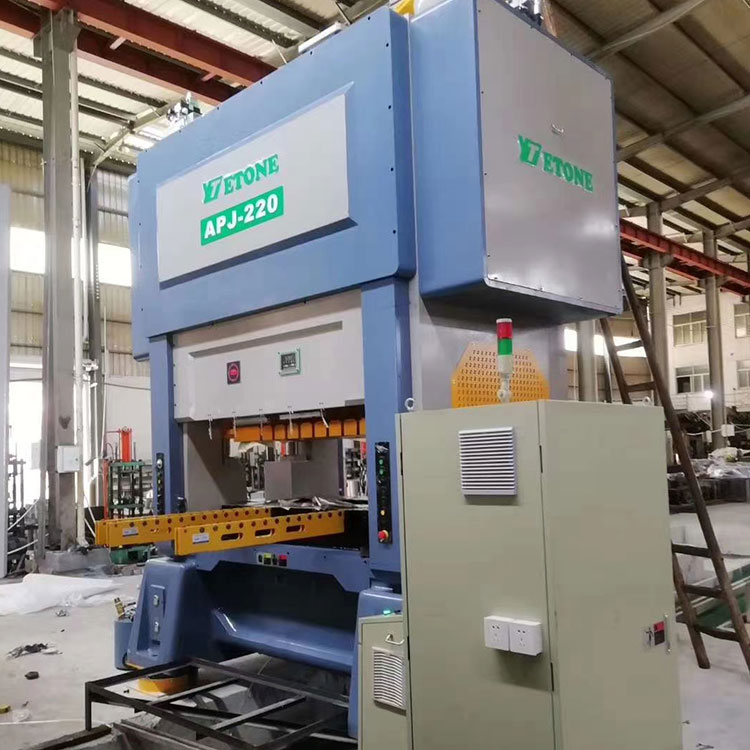

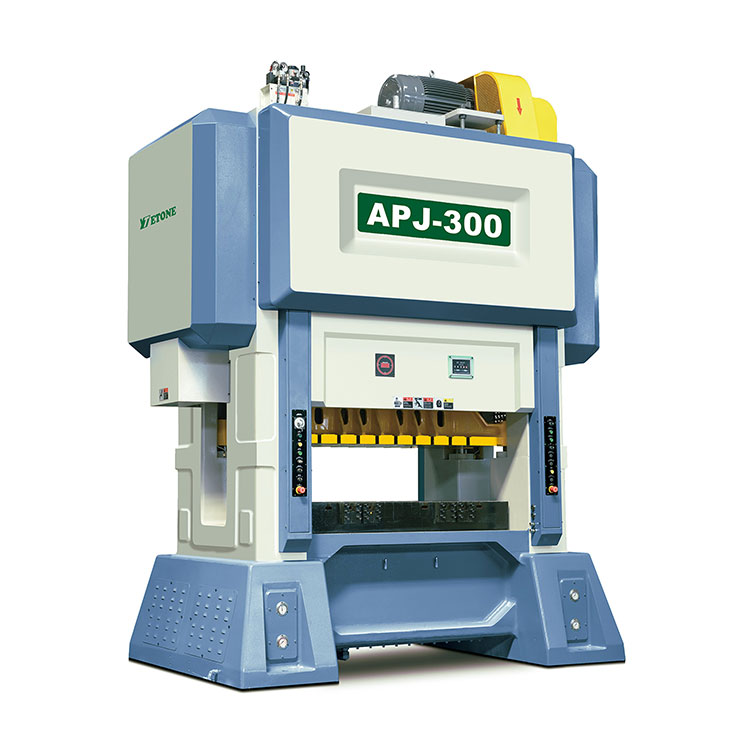

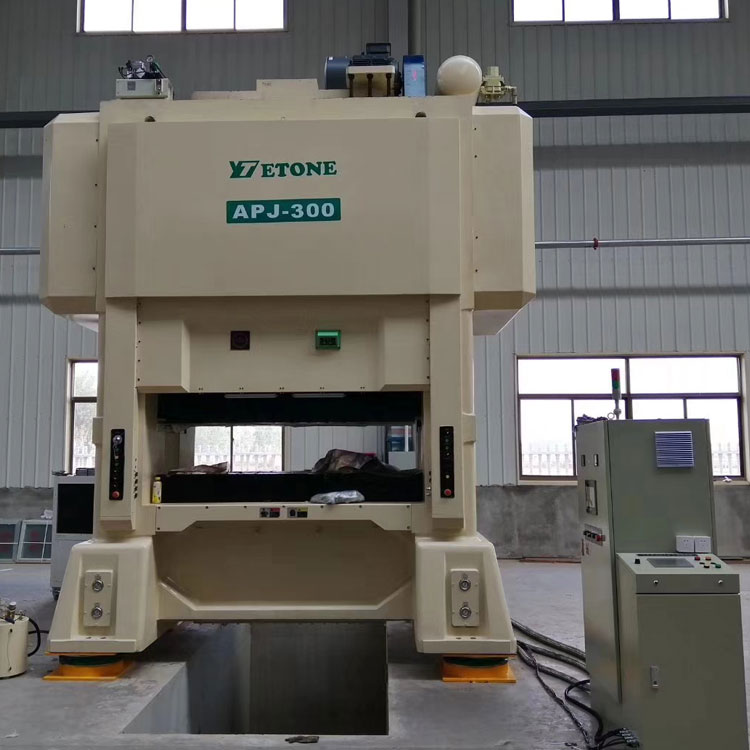

Presse à poinçonner à moteur

La poinçonneuse de stratification de moteur est conçue pour les rotors et les stators stratifiés de différents types de moteurs. C'est à grande vitesse, haute précision. Le type d'engrenage à changement de vitesse, l'alimentation par galet d'indexation à came est prévue pour une large gamme de pas d'alimentation. Nos presses à grande vitesse, nos presses à stratifier à grande vitesse, nos presses à double manivelle à grande vitesse à flancs droits de 25 tonnes à 500 tonnes, utilisées dans la fabrication de rotors et de stators feuilletés de moteurs électriques. Il maintient une fonction stable et efficace d'estampage de stator et de rotor de grande taille, de stratification pour moteur de générateur et de moteur industriel dans une zone de presse à grand tonnage pendant de nombreuses années.

envoyer une demande

Description du produit

Presse à poinçonner à moteur

1.Présentation du produit

L'utilisation de composants de machine de ligne complète d'emboutissage de stratification tels que les roulements FAG Allemagne, NSK Japon ou NTN Japon au Japon, ses caractéristiques de haute précision et de durée de vie élevée pour assurer la stabilité et l'opérabilité à long terme des éléments de support.

De nos jours, de plus en plus d'usines utilisent la machine de ligne complète d'emboutissage de stratification. Le chargeur de pincement est un élément essentiel de la machine de ligne complète d'emboutissage de laminage. Il existe de nombreux types de mangeoires sur le marché et de nombreux styles. Tout le monde sait ce que signifie le mot « feeder », mais peu de gens l'utilisent correctement.

Il existe maintenant de nombreux types et spécifications de chargeur de clips sur le marché. Le premier choix est de connaître les points clés de l'installation du clip feeder. Le sens d'installation du chargeur de clips doit être de gauche à droite. La position d'installation et l'extrémité de l'arbre d'alimentation automatique doivent être à gauche. Ne l'égarez pas.Hot Tags: machine de ligne complète d'estampage de stratification, bon fabricant de marque, bonne usine,

2.Paramètre du produit

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonnage	tonne	220	300	350	400	450
Voyage	millimètre	30	30	30	30-50	30-50
Nombre de coups par minute	s.p.m.	150-600	150-400	150-350	150-350	150-300
Taille de table inférieure	millimètre	1900x1000	2200x1000	2400x1000	2800x1200	3000x1200
Trou d'obturation	millimètre	1400x300	2000x300	2200x300	2200x400	2500x400
Zone de blocs coulissants	millimètre	1900x750	2200x900	2400x900	2800x1100	3000x1100
Course de réglage de la hauteur de matrice	millimètre	370-420	400-450	400-450	420-480	450-500
Moteur de réglage de la hauteur de matrice	kW	1.5	2.2	2.2	3.7	3.7
Hauteur de la ligne d'alimentation	millimètre	200åœŸ50	210åœŸ50	210å£«50	220åœŸ50	270åœŸ50
Moteur principal	kW	45	55	55	75	75

3. Équipement périphérique


Dérouleur à double tête	Lisseur	Chargeur de vitesse

	P=longueur d'alimentation
	D=70 (diamètre roue motrice)
	N1=nombre de dents de la première roue dentée
	N2=nombre de dents du deuxième pignon
	N3=nombre de dents du troisième engrenage
	N4=nombre de dents du quatrième pignon

Largeur du matériau	millimètre	Maximum .150	Max.200	Max.300	Max.400
Diamètre extérieur du matériau	millimètre	Max.1200	Max1200	Maximum 1200	Maximum 1200
Diamètre intérieur du matériau	millimètre	450-520	450-520	450-520	450-520
Vitesse du matériau	M/min	1-60	1- 60	1-60	1-60
Poids du matériau		500 kg X 2	1QQQkg X 2	2000 kg X 2	3000 kg X 2
Rouleau de nivellement	pièces	11	11	11	11
Moteur d'entraînement		1,5 kW	2 2kW	22kW	30 kW

4. Dérouleur à double tête

Descriptif des performances

Le modèle se compose de trois parties : le corps de la boîte à broche, la boîte à broche et le support, dont la boîte à broche est intégrale et a une longue distance d'essieu. Il présente des fonctions telles qu'un petit volume, un faible encombrement, un chargement pratique et une utilisation flexible

Une double structure de suspension est appliquée pour s'adapter à la manutention des rouleaux de matériau et permettre une alimentation répétée, ce qui permet d'économiser considérablement le temps de recharge, d'améliorer la capacité de production et de réduire les coûts de production. Une structure non motorisée est appliquée, ce qui permet non seulement une utilisation avec des machines à redresser ordinaires, mais également des performances optimales avec une machine à redresser à grande vitesse.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Largeur maximale	millimètre	200	300	400	500	600
Épaisseur de matériau	millimètre	0,2- 1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2- 1,5
Poids du matériau	millimètre	1000x2	2000x2	3000x2	4000x2	5000x2
Diamètre intérieur du rouleau	millimètre	450-530	450-530	450-530	450-530	450-530
Diamètre extérieur maximal du rouleau	millimètre	1200	1200	1200	1200	1200

Lisseur de type 5.S

descriptif des performances

Redresseur de type S ou de type U avec le processus de "signal électrique---> PC---> onduleur---> changement de vitesse", permettant une synchronisation complète avec la presse avec la vitesse jusqu'à environ 60 m/min. Le modèle est équipé d'un cadre de matériau à double tête, facile à utiliser et pouvant être complètement synchronisé avec la presse à grande vitesse. L'utilisation d'un chargeur à engrenages offre de meilleures performances.

		SLQ-200 SLQ-300	SLQ-400 SLQ-500 SLQ-600
Largeur maximale	millimètre	200 300	400 500 600
Épaisseur de matériau	millimètre	0 3- 1,6
Diamètre intérieur du rouleau	millimètre	1200
Vitesse de mise à niveau	m/min	60
Moteur	CV	2 2	3 5 75
Basse tension		CAtrois phases22 0Væˆ–CAtrois phases380V	AC triphasé 220V ou AC triphasé 380V
