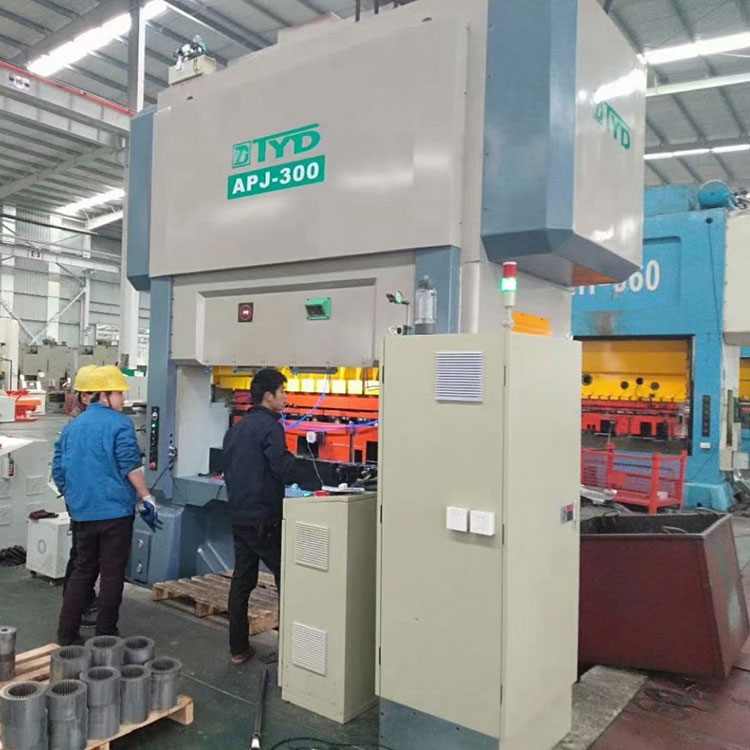

Machine d'estampage à grande vitesse de noyau de Moto
1. Présentation du produit :
1. Haute rigidité
Cadre de haute rigidité et de haute précision, soudé par plaque d'acier et après traitement thermique, élimine les contraintes internes du lit.
2. Équilibre du centre de gravité
Le centre de transmission et le centre de l'ensemble de la machine ont tendance à être les mêmes, afin de garantir la précision et la stabilité de l'emboutissage.
3. Stabilité et sécurité de fonctionnement
Les dispositifs d'embrayage/frein sont des presses de stratification de précision à grande vitesse et très sensibles, couplées à des électrovannes doubles supérieures internationales et à des dispositifs de protection contre les surcharges, pour garantir la précision et la sécurité du fonctionnement et de l'arrêt du curseur de poinçon.
Le mécanisme de réglage du curseur a une haute précision et la production de réglage est plus sûre et plus rapide.
4. Haute précision
Le vilebrequin, l'engrenage, l'arbre d'engrenage et autres pièces de friction sont durcis et traités thermiquement avant le meulage. Ils ont une résistance à l'usure et un équilibre élevés, des performances stables et garantissent la qualité et la durée de vie du poinçon.
5. Automatisation du traitement des presses de stratification de précision à grande vitesse
Il peut être associé à n’importe quel mécanisme d’alimentation automatique pour automatiser la production, réduire les coûts et améliorer l’efficacité.
2.Configuration facultative :
1. Alimentateur à engrenages (sélection de largeur : 150/200/300/400)
2. Alimentateur servo NC (simple/double)
3. Dérouleur à double tête (hydraulique/manuel) (sélection de largeur : 200/300/400)
4. Lisseur de type S
5. Appuyez sur Charger le moniteur
6. Moniteur de point mort bas
7. Refroidisseur d'air pour armoire électrique
8. Moteur principal
3.Spécification :
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnage |
tonne |
220 |
300 |
350 |
400 |
450 |
Voyage |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Nombre de coups par minute |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Taille de table inférieure |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Trou d'obturation |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Zone de bloc coulissant |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Course de réglage de la hauteur de la filière |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Moteur de réglage de la hauteur de la filière |
kW |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Hauteur de la ligne d'alimentation |
mm |
200 sam. 50 |
210 sam. 50 |
210 maître 50 |
220 sam. 50 |
270 sam. 50 |
Moteur principal |
kW |
45 |
55 |
55 |
75 |
75 |
4. Accessoires standard de la machine
1Système de lubrification : appliquez de l'huile haute pression à partir du centre du vilebrequin (Japon SHOWA)
Système de contrôle 2PLC : fournir des signaux de coupe
3Roulement : NSK Japon
4Atomiseur d'huile : SMC Japon
Interrupteur et contacteur 5Air : Schnede France
6Joint d'huile : NOK Japon
7Conception du système d'équilibrage automatique
8Système de réglage électronique des coulisses
Table d'opération 9T-Mobile
10Dispositif de verrouillage hydraulique des glissières
11Détecteur de fin de matériau
12Onduleur :
13Valve d'embrayage électrique
14Structure d'embrayage : (OMPI Italie )
15Relais : Omron
16Affichage de l'angle et de la vitesse : TOYO
17Joint de pression d'air : ARK Corée
18Vilebrequin : SNCM8, Guide de meulage : AKS Japon
19Équilibrage thermique automatique en position micro-pouce du vérin/curseur
20Détecteur de manque d'alimentation
21Boîte à outils avec expédition de la machine1
5.Accessoires standards:
1Alimentateur à engrenages à grande vitesse
2Dérouleur double rack
3Lisseur avec boucle en S
4Dispositif d'huile automatique pour mourir
Système de vie 5Auto Power Die :
Système de bras à 6 matrices : 2 pièces
7Système anti-vibration
8Contrôleur de goulotte :
Système d'installation de l'électrovanne 9Die : 10 pièces
6.Accessoires optionnels
1. Détecteur de mort par le bas
2. Dispositif de serrage rapide
3. Porte de sécurité
4.Autres
