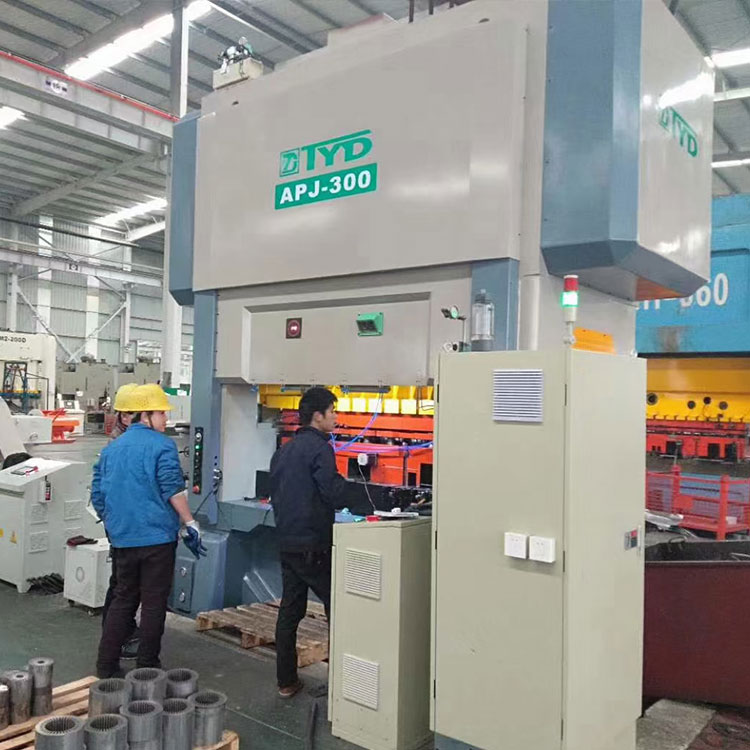

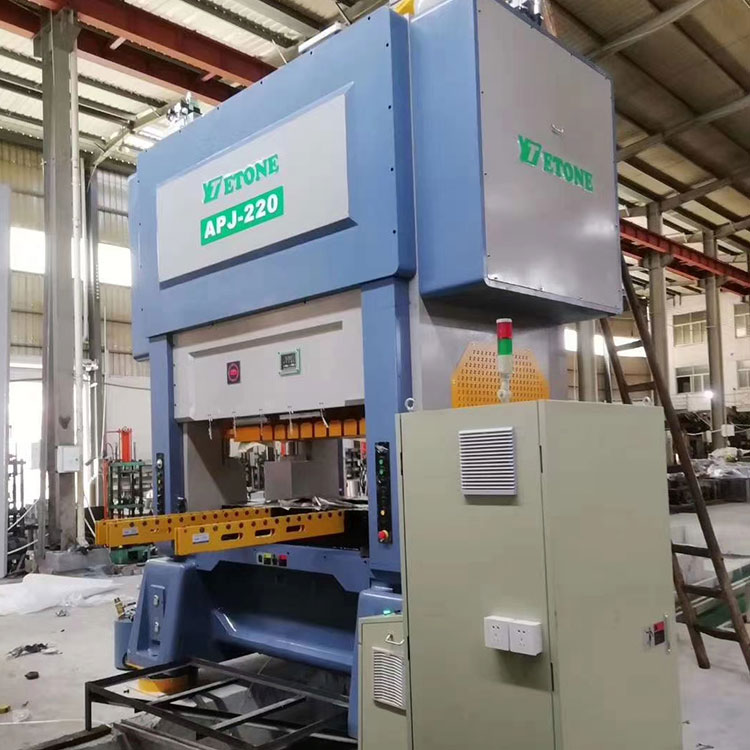

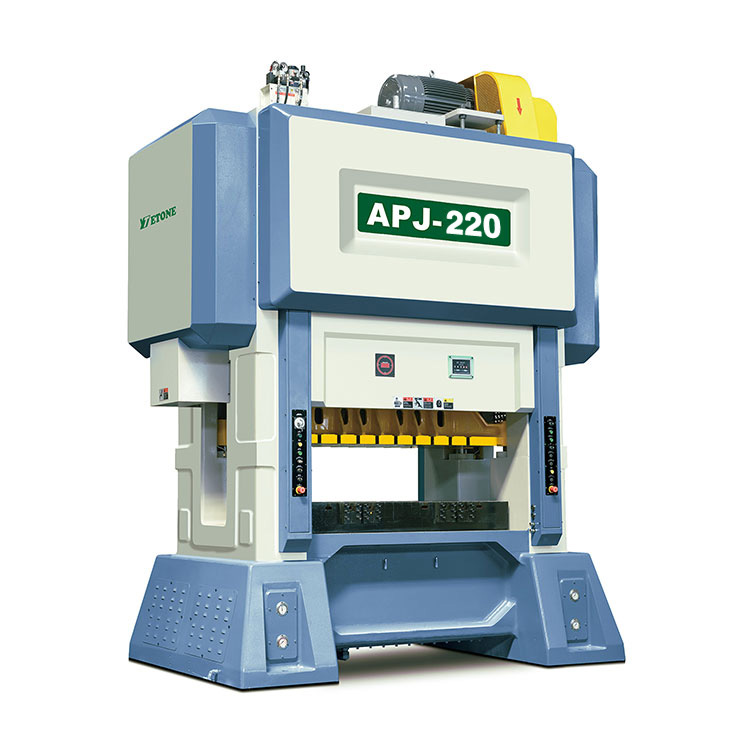

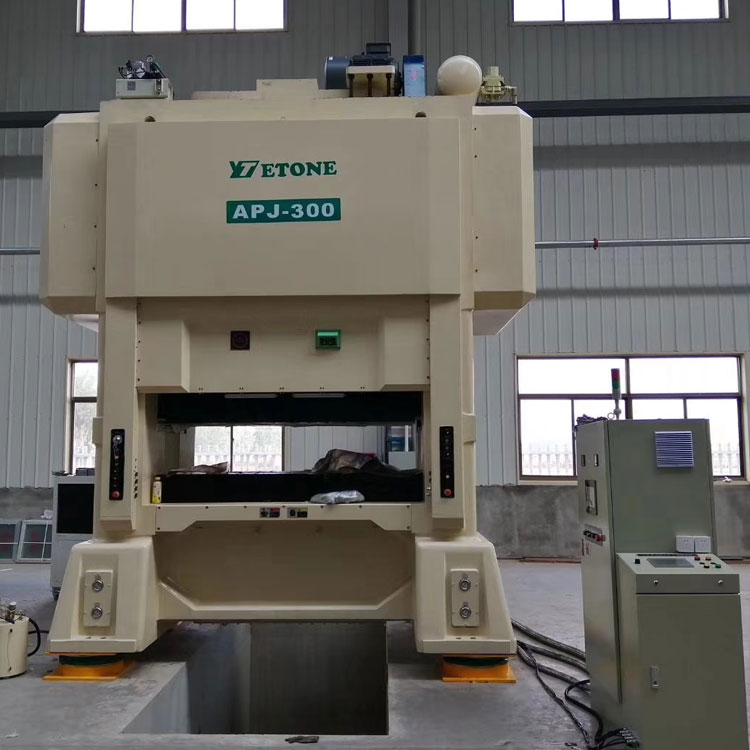

Presse à plastifier
Presse à plastifier, presse à plastifier à grande vitesse conçue pour les rotors et stators laminés de moteurs électriques. Il s'agit d'une vitesse élevée, d'une haute précision, d'un type de changement de vitesse, l'alimentation du rouleau d'indexation à came est fournie pour différents pas d'alimentation.
Le cadre en fonte entièrement détendu sous la construction de la tige précontrainte hydrauliquement assure une précision et une rigidité de laminage à grande vitesse.
2.Paramètre du produit
Efficacité et rapidité - Par rapport à la vitesse d'estampage manuel, un ouvrier peut voir trois poinçons (le plus basique). Propreté et beauté - les produits fabriqués par laminage automatique sont soignés et beaux par rapport au laminage manuel
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnage |
tonne |
220 |
300 |
350 |
400 |
450 |
Voyage |
millimètre |
30 |
30 |
30 |
30-50 |
30-50 |
Nombre de coups par minute |
s.p.m. |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Taille de table inférieure |
millimètre |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Trou d'obturation |
millimètre |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Zone de blocs coulissants |
millimètre |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Course de réglage de la hauteur de matrice |
millimètre |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Moteur de réglage de la hauteur de matrice |
kW |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Hauteur de la ligne d'alimentation |
millimètre |
200土50 |
210土50 |
210士50 |
220土50 |
270土50 |
Moteur principal |
kW |
45 |
55 |
55 |
75 |
75 |
3. Accessoires standard de la machine
1 Système de lubrification : appliquez de l'huile haute pression à partir du centre du vilebrequin (Japan SHOWA)
2 système de contrôle PLC : fournir des signaux de coupe
3 Roulement : NSK Japon
4 atomiseur d'huile : SMC Japon
5 Comillimètreutateur et contacteur d'air : Schnede France
6 Joint d'huile : NOK Japon
7 Conception du système d'équilibrage automatique
8 Système de réglage électronique du coulisseau
9 Table d'opération T-Mobile
10 Dispositif de verrouillage hydraulique de la glissière
11 Détecteur de fin de matériau
12 Onduleur :
13 Soupape d'embrayage électrique
14 Structure de l'embrayage : (OMPI Italie)
15 Relais : Omron
16 Affichage de l'angle et de la vitesse : TOYO
17 Joint de pression d'air : ARK Corée
18 Vilebrequin : SNCM8, Guide de meulage : AKS Japon
19 Équilibrage thermique automatique en position micro inching RAM/Slider
20 Détecteur de manque d'alimentation
21 Boîte à outils avec expédition de la machine 1
4.Accessoires standards :
1 chargeur d'engrenages à grande vitesse
2 Dérouleur double rack
3 Lisseur avec boucle en S
4 Dispositif d'huile automatique à mourir
5 système de vie automatique de matrice de puissance :
Système à 6 bras de matrice: 2 pièces
7 Système anti-vibration
8 Contrôleur de chute :
Système d'installation de l'électrovanne à 9 matrices : 10 pièces
5. Accessoires optionnels
1. Détecteur de fond mort
2. Dispositif de serrage rapide
3. Porte de sécurité
4. Autres
Dispositif hôte avant/arrière
Dispositif de verrouillage hydraulique à glissière
Machine de cycle de refroidissement d'huile de lubrification
Frein d'embrayage italien intégré OMPI
Boîtier de comillimètreande électrique autonneome
Boîte de travail
Lampe de travail
Comillimètreande de conversion de fréquence du moteur principal
