Stratification de moteur de presse à grande vitesse
1. Présentation du produit

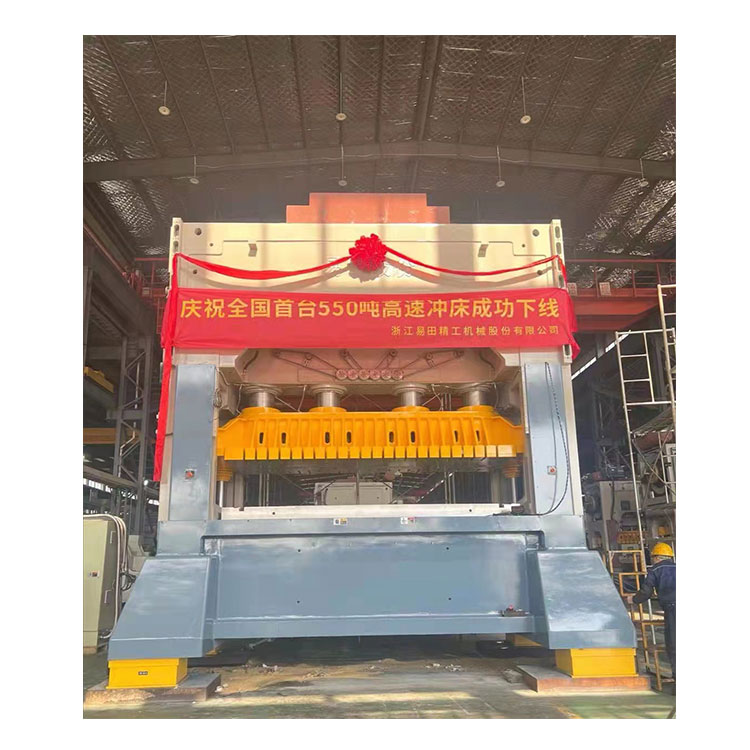

Nous sommes le premier et le plus grand fabricant de presses à grande vitesse en Chine. Le laminage du moteur de presse à grande vitesse de 550 tonnes est destiné à une célèbre usine de moules/matrices à Ningbo en Chine. Cette stratification de moteur de presse à grande vitesse utilise un cadre en fonte à haute résistance et une structure de cadre globale solide. Après soulagement des contraintes, il garantit une précision, une stabilité et une exactitude des matériaux à long terme.
La précision d'estampage de cette presse à grande vitesse est de 0,015 mm, voire 0,01 mm, la précision verticale peut atteindre 1,2 fils et la vitesse maximale est de 1 300 fois/min. Elle convient principalement à la production d'estampage continue.
2.Spécification :
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnage |
tonne |
220 |
300 |
350 |
400 |
450 |
Voyage |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Nombre de coups par minute |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Taille de table inférieure |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Trou d'obturation |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Zone de bloc coulissant |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Course de réglage de la hauteur de la filière |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Moteur de réglage de la hauteur de la matrice |
kW |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Hauteur de la ligne d'alimentation |
mm |
200 sam. 50 |
210 sam. 50 |
210 maître 50 |
220 sam. 50 |
270 sam. 50 |
Moteur principal |
kW |
45 |
55 |
55 |
75 |
75 |
3. Accessoires standard de la machine
1Système de lubrification : appliquez de l'huile haute pression à partir du centre du vilebrequin (Japon SHOWA)
Système de contrôle 2PLC : fournir des signaux de coupe
3Roulement : NSK Japon
4Atomiseur d'huile : SMC Japon
Interrupteur et contacteur 5Air : Schnede France
6Joint d'huile : NOK Japon
7Conception du système d'équilibrage automatique
8Système de réglage électronique des coulisses
Table d'opération 9T-Mobile
10Dispositif de verrouillage hydraulique des glissières
11Détecteur de fin de matériau
12Onduleur :
13Valve d'embrayage électrique
14Structure d'embrayage : (OMPI Italie )
15Relais : Omron
16Affichage de l'angle et de la vitesse : TOYO
17Joint de pression d'air : ARK Corée
18Vilebrequin : SNCM8, Guide de meulage : AKS Japon
19Équilibrage thermique automatique en position micro-pouce du vérin/curseur
20Détecteur de manque d'alimentation
21Boîte à outils avec expédition de la machine1
4.Accessoires standards:
1Alimentateur à engrenages à grande vitesse
2Dérouleur double rack
3Lisseur avec boucle en S
4Dispositif d'huile automatique pour mourir
Système de vie 5Auto Power Die :
Système de bras à 6 matrices : 2 pièces
7Système anti-vibration
8Contrôleur de goulotte :
Système d'installation de l'électrovanne 9Die : 10 pièces
5. Accessoires optionnels
1. Détecteur de mort par le bas
2. Dispositif de serrage rapide
3. Porte de sécurité
4. Autres
