Machine de presse à grande vitesse
1.Description du produit
Notre presse à grande vitesse, presses à double manivelle à grande vitesse à côté droit de 60 tonnenes à 500 tonnenes, spécialement pour la fabrication de moteurs d'appareils ménagers, de moteurs d'outils électriques, de moteurs de ventilateur, de moteurs automatiques, de moteurs de pompe, de moteurs à courant continu sans balais, de moteurs à courant continu, etc. Il maintient une fonction stable et efficace d'estampage de stator et de rotor de grande taille, de stratification pour moteur de générateur et de moteur industriel dans une zone de presse à grand tonnenage pendant de nombreuses années.
2.Paramètre du produit
|
|

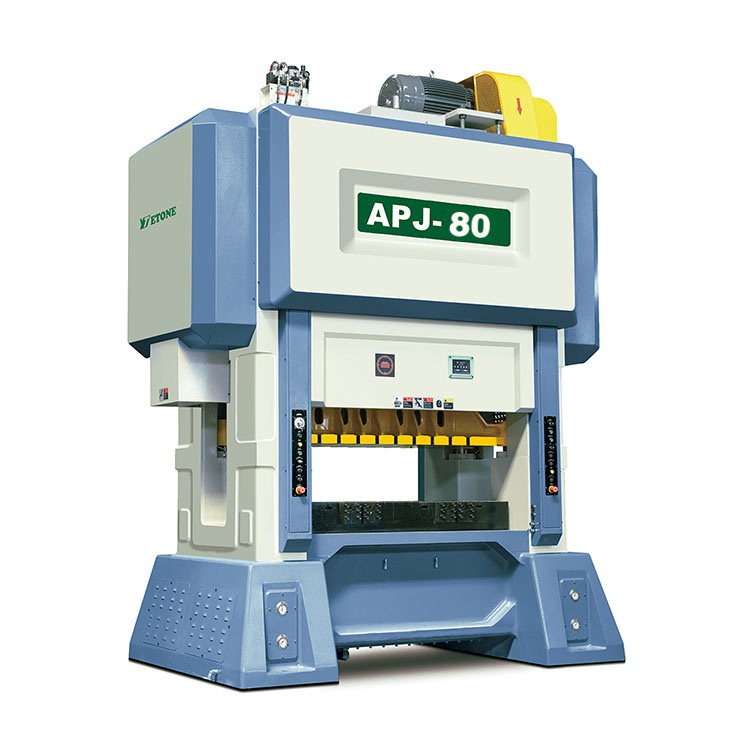

APJ-60 |
APJ-80 |
APJ-125 |
APJ-150 |
APJ-200 |
Tonnage |
tonne |
60 |
80 |
125 |
150 |
200 |
Voyage |
millimètre |
30 |
30 |
30 |
30 |
30 |
Nombre de coups par minute |
s.p.m. |
200-800 |
200-700 |
150-700 |
150-600 |
150-600 |
Taille de table inférieure |
millimètre |
950x650 |
1100x750 |
1200x850 |
1400x850 |
1700x950 |
Trou d'obturation |
millimètre |
700x125 |
800x150 |
1000x200 |
1200x200 |
1300x250 |
Zone de blocs coulissants |
millimètre |
950x420 |
1100x500 |
1200x600 |
1400x600 |
1700x700 |
Course de réglage de la hauteur de matrice |
millimètre |
300-350 |
330-380 |
360-410 |
360-410 |
370-420 |
Moteur de réglage de la hauteur de matrice |
kW |
0.4 |
0.75 |
0.75 |
0.75 |
15 |
Hauteur de la ligne d'alimentation |
millimètre |
160 |
175土50 |
195土50 |
195土50 |
200土5 0 |
Moteur principal |
kW |
19 |
22 |
30 |
37 |
45 |
3. Accessoires standard de la machine
1 Système de lubrification : appliquez de l'huile haute pression à partir du centre du vilebrequin (Japan SHOWA)
2 système de contrôle PLC : fournir des signaux de coupe
3 Roulement : NSK Japon
4 atomiseur d'huile : SMC Japon
5 Comillimètreutateur et contacteur d'air : Schnede France
6 Joint d'huile : NOK Japon
7 Conception du système d'équilibrage automatique
8 Système de réglage électronique du coulisseau
9 Table d'opération T-Mobile
10 Dispositif de verrouillage hydraulique de la glissière
11 Détecteur de fin de matériau
12 Onduleur :
13 Soupape d'embrayage électrique
14 Structure de l'embrayage : (OMPI Italie)
15 Relais : Omron
16 Affichage de l'angle et de la vitesse : TOYO
17 Joint de pression d'air : ARK Corée
18 Vilebrequin : SNCM8, Guide de meulage : AKS Japon
19 Équilibrage thermique automatique en position micro inching RAM/Slider
20 Détecteur de manque d'alimentation
21 Boîte à outils avec expédition de la machine 1
4.Accessoires standards :
1 chargeur d'engrenages à grande vitesse (sélection de largeur : 150/200/300/400)
Dérouleur 2 têtes doubles
3 lisseur avec boucle en S (sélection de largeur : 200/300/400)
4 Dispositif d'huile automatique à mourir
5 système de vie automatique de matrice de puissance :
Système à 6 bras de matrice: 2 pièces
7 Système anti-vibrations
8 Contrôleur de chute :
Système d'installation d'électrovanne à 9 matrices : 10 pièces
5. Accessoires en option
1. Chargeur servo
2. Détecteur de fond mort
2. Dispositif de serrage rapide
3. Porte de sécurité
4. Chute oblique
