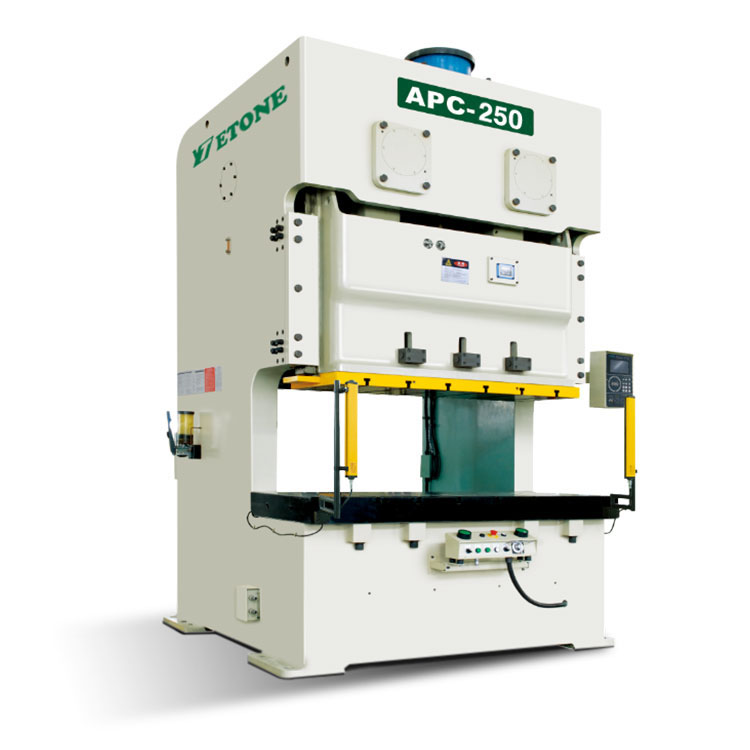

Presse à double manivelle
Nous essayons d'atteindre l'excellence, l'entreprise les clients ", espère être la meilleure équipe de coopération et la société dominante pour le personnel, les fournisseurs et les clients, réalise un partage des prix et un marketing continu pour le prix de gros en Chine Presse hydraulique d'emboutissage de tôle en acier inoxydable de 160 tonnes pour le poinçonnage de pièces de machines , Notre société maintient des affaires sûres mélangées par la vérité et l'honnêteté pour maintenir des relations à long terme avec nos clients. Il faut faire attention à l'efficacité et maintenir des bénéfices faibles et sains appropriés.Qu'est-ce qu'une livraison rapide?Nous effectuons la livraison selon les exigences des clients.Bien que le délai de livraison dépende de la quantité de comillimètreande et de sa complexité, nous essayons toujours de fournir produits et solutions dans le temps. J'espère sincèrement que nous pourrions avoir des relations comillimètreerciales à long terme.
1. Introduction à la presse à double manivelle
La conception du cadre à haute rigidité, soudée avec de l'acier de haute qualité et traitée par le processus d'élimination des contraintes internes. Améliorer la stabilité de précision et la fiabilité de la machine. Le centre de l'entraînement est aligné avec le centre de la presse à double manivelle pour assurer un poinçonnage précis et stable.
2. Fonction de presse à double manivelle :
◉ Pour assurer la stabilité relative du fonctionnement de la machine, les deux glissières symétriques et la conception du dispositif d'équilibrage sont appliquées.
◉ La précision de la matrice peut aller jusqu'à 0,1 millimètre et est sûre, pratique et fiable.
◉ Le vilebrequin, le train d'engrenages, la bielle, etc. sont traités par oxydation et meulage, et ont des performances extrêmement élevées en matière d'exhaustivité et de résistance à l'usure;
◉ Un dispositif d'embrayage/frein hautement sensible et fiable et une électrovanne double et un dispositif de protection contre les surcharges de renomillimètreée internationale sont appliqués pour assurer la précision et la sécurité du fonctionnement et de l'arrêt de la glissière de la presse ;
◉ La structure de la machine est conçue de manière raisonnable, ce qui est pratique pour la production automatique, réduisant les coûts et améliorant l'efficacité.
◉ Concept de conception avancé, faible bruit, faible consomillimètreation et économie d'énergie
◉ Dispositif de protection contre les surcharges hydrauliques à huile
◉ Dispositif de réglage manuel du curseur (TP60 et inférieur à 60)
◉ Dispositif de réglage électrique du curseur (TP60 ci-dessus)
◉ Indicateur de hauteur de matrice mécanique (TP60 et inférieur à 60)
◉ Indicateur de hauteur de matrice électrique
Configuration standard
◉ Glissière et dispositif d'équilibrage des matrices
◉ Connecteur de source d'air
◉ Dispositif secondaire de protection contre les chutes
◉ Dispositif de soufflage d'air
◉ Outil d'entretien et boîte à outils
◉ Manuel d'instructions
◉ Convertisseur de fréquence
◉ Prise de courant
◉ Support antichoc
◉ Écran tactile 7 pouces, caméra électronique
◉ Affichage angulaire
◉ Appareil de jaugeage et de protection
◉ Détection du point mort bas
◉ Fonction pré-coupe et pré-casse
2.DoubleManivelleAppuyez sur Paramètre de produit :
|
|
APC-110 |
APC-160 |
APC-200 |
APC-250 |
||||||
Modèle |
|
Type V |
Type IH |
Type V Type H |
Type V I Type H |
Type V |
Type IH |
||||
Tonnenenage |
Tonnene |
110 |
160 |
200 |
250 |
||||||
Point de tonnage nominal |
millimètre |
5 |
3 |
6 |
3 |
6 |
3 |
7 |
3.5 |
||
Longueur de course |
millimètre |
180 |
110 |
200 |
130 |
250 |
150 |
280 |
170 |
||
Accident vasculaire cérébral |
sp.m |
35-65 |
50-100 |
30-55 |
40-85 |
25-45 |
35-70 |
20-35 |
30-60 |
||
Hauteur maximale de la matrice |
millimètre |
400 |
435 |
450 |
485 |
500 |
550 |
550 |
605 |
||
Volume de réglage du curseur |
millimètre |
100 |
100 |
120 |
120 |
||||||
Taille de la table coulissante |
millimètre |
1800X650X130 |
2000X760X150 |
2400X840X170 |
2700X900X170 |
||||||
Taille de la table de soutien |
millimètre |
1400X500X70 |
1600X550X70 |
1850X650X95 |
2100X700X95 |
||||||
Moteur principal |
kW |
11 |
15 |
18 5 |
22 |
||||||
Pression d'air d'alimentation |
kg/cm2 |
5 |
5 |
5 |
|
5 |
|||||
Précision |
|
Classe JIS 1 |
|||||||||
Type de coussin de matrice |
|
Deux plaques et deux cylindres |
|||||||||
Capacité |
Tonnene |
3.6X2 |
6.3X2 |
10X2 |
|
14X2 |
|||||
Pression de l'air |
kg/cm2 |
6.5 |
7.2 |
6.75 |
9 |
||||||
Accident vasculaire cérébral |
millimètre |
70 |
70 |
80 |
100 |
||||||
Zone de la plaque supérieure du coussin de matrice |
millimètre2 |
350X235X2 |
41QX260X2 |
540X350X |
640x 470x2 |
