Principe de travail de la presse à punch à double manivelle

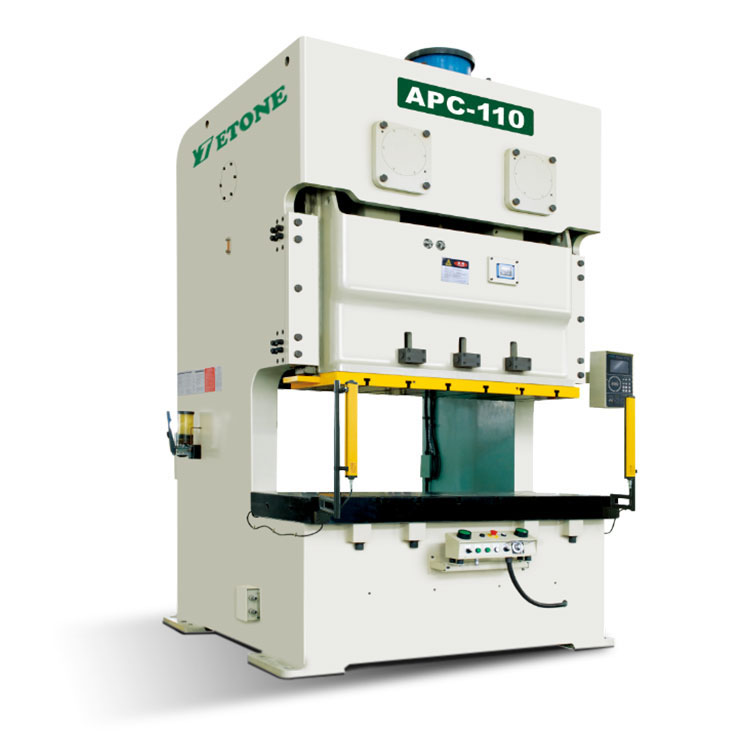

Punch à double manivelleest une sorte d'équipement couramment utilisé pour l'estampage et la formation des métaux. Son principe de travail est basé sur le système de transmission mécanique pour convertir le mouvement de rotation en force d'impact par le mécanisme de manivelle, qui est utilisé pour l'estampage, la formation et d'autres travaux.

Principe de travail depunch à double manivelle:

Fonction du mécanisme de manivelle: La partie centrale de la presse à punch à double manivelle est deux manivelles connectées les unes aux autres. Lorsque le moteur entraîne la broche pour tourner, la manivelle extérieure entraîne la manivelle intérieure pour se déplacer à travers le vilebrequin et la bielle de connexion, et la manivelle intérieure est connectée au poinçon, et enfin le punch applique une pression à la pièce.

Conversion du mouvement de la manivelle: le moteur transmet le mouvement de rotation vers la manivelle externe, et le mouvement de la manivelle externe entraîne la manivelle intérieure pour faire un mouvement circulaire. Grâce au mouvement de la manivelle intérieure, le punch produit un mouvement alternatif linéaire, c'est-à-dire une action d'impact de haut en bas, et termine enfin le travail d'estampage de la feuille de métaux.

Effet de la force d'impact: En concevant la forme géométrique de la manivelle, la course, la vitesse et la force du poinçon peuvent être ajustées. Pendant le processus de travail, le punch appliquera une certaine pression sur la pièce pour perfper la feuille métallique dans la forme ou la taille requise.

Processus d'estampage: Le filit supérieur et la matrice inférieure sont fixés sur les parties supérieure et inférieure de la presse à punch respectivement, et la pièce est placée sur la filière inférieure.

Lorsque le mécanisme de la manivelle est démarré, le punch se déplace vers le bas, appuie sur la pièce et forme le produit souhaité à travers la matrice.

Une fois le coup de poing terminé, le punch augmente et le filit supérieur est séparé de la matrice inférieure, ce qui est pratique pour éliminer le produit fini et effectuer la prochaine opération de poinçonnage.

Caractéristiques principales:

Haute efficacité: grâce à la conception de mouvement du double manivelle, la presse à punch peut générer une grande force d'impact, qui convient à la production de masse.

Grande force de poinçonnage: En raison du mode de transmission du mécanisme à double manivelle, il peut fournir une grande pression de travail, qui convient au poinçonnage de plaques épaisses ou de matériaux à haute résistance.

Fonctionnement en douceur: la presse à punch à double manivelle fonctionne relativement en douceur, ce qui peut réduire l'usure mécanique et augmenter la durée de vie de l'équipement.

En général, lepunch à double manivelleconvertit principalement le mouvement de rotation en force d'impact par le mécanisme de manivelle, qui convient à l'estampage, à la formation et à d'autres processus dans le traitement des métaux.
