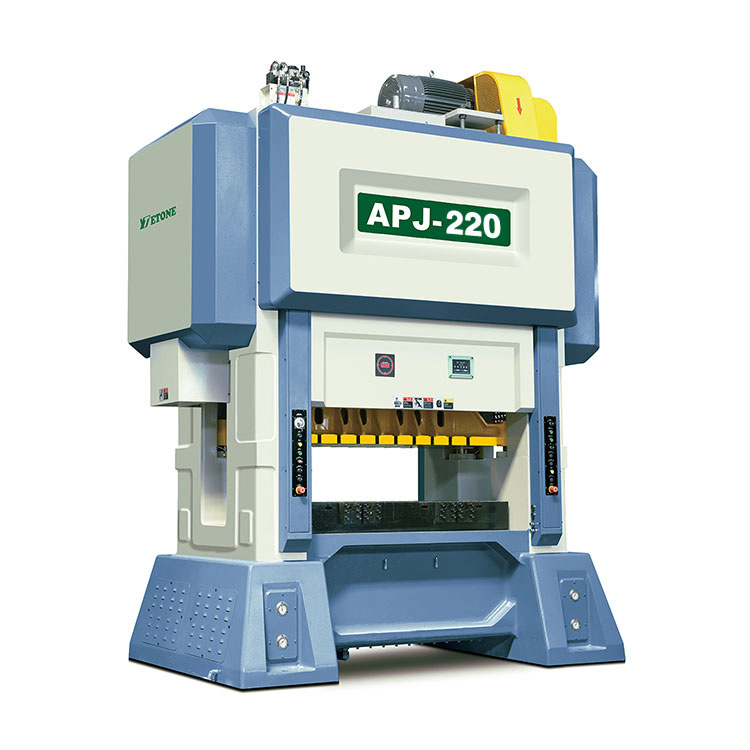

Le principe et la structure de la presse à punch à grande vitesse

Princh Press à grande vitesseest un équipement automatisé utilisé pour la production de masse, largement utilisé dans le traitement des métaux, l'estampage, la formation et d'autres champs. Son principe et sa structure sont les suivants:

1. Principe

Le principe de travail dePrinch Press à grande vitesseconsiste à perforer la feuille métallique dans la forme souhaitée sous pression à travers le poinçon de la presse à poinçonner. La partie de travail principale de la presse à poinçonner est d'atteindre la déformation métallique grâce à une action de poinçonnage haute fréquence. Son processus de travail comprend généralement:

Alimentation: Le matériau est introduit dans la zone de travail du punch, appuyez sur le système d'alimentation automatique.

Punching: La presse à punch à haut débit transmet l'énergie cinétique au poinçon, de sorte que le punch descend rapidement et coopère avec le dé pour frapper la pièce.

Décharge: La pièce après coup de poing sera automatiquement déchargée pour se préparer au prochain coup de poing.

Les presses de punch à grande vitesse ont généralement une grande vitesse, une efficacité de production élevée et une haute précision, et conviennent aux opérations de poinçonnage qui nécessitent un coup de poing rapide et efficace.

2. Structure

La structure duPrinch Press à grande vitesseComprend principalement les parties suivantes:

Cadre: Le cadre est la principale structure de support de la presse à poinçonner, qui supporte la pression pendant le processus de poinçonnage et assure la stabilité du processus de poinçonnage. Généralement, la structure de soudage à la plaque en acier ou en acier est adoptée pour assurer sa résistance et sa rigidité.

Volant et vilebrequin: Le volant est utilisé pour stocker l'énergie et transmettre de la puissance au poinçon à travers le vilebrequin. Le volant de la presse à punch à grande vitesse est généralement conçu pour être plus grand pour assurer une alimentation énergétique stable lorsqu'il fonctionne à grande vitesse.

Punch and Die: Le punch est l'un des composants centraux de la presse à poinçon. En coopérant avec la matrice, il termine les opérations de traitement telles que le coup de poing et le cisaillement de la pièce. La vitesse de descente du punch est très rapide, garantissant ainsi une efficacité de production élevée.

Système de curseur: Le curseur est un composant reliant le punch au vilebrequin. Il est généralement installé dans le cadre et peut se déplacer dans le sens vertical via le système de bielle connecté. Le mouvement du curseur permet au punch d'exercer une pression suffisante sur la filière.

Système d'alimentation: y compris les moteurs électriques, les réducteurs, etc., pour fournir une source de conduite. Le système d'alimentation de la presse à punch à grande vitesse doit être en mesure de répondre rapidement pour assurer la réalisation d'une action d'impact à grande vitesse.

Système d'alimentation automatique: Afin d'atteindre la production de masse, le système d'alimentation automatique est généralement utilisé avec une presse à punch à grande vitesse. Il peut automatiquement alimenter la feuille de métaux dans le sableux et le positionner avec précision pour garantir la précision et la cohérence de chaque coup de poing.

Système de décharge: les déchets après l'estampage doivent être retirés dans le temps. Le système de décharge éloigne les déchets de la zone de travail par des moyens pneumatiques ou mécaniques pour garder la ligne de production en douceur.

3. Caractéristiques

Haute vitesse: La vitesse d'estampage de la presse à punch à grande vitesse est généralement élevée, atteignant des centaines de fois par minute ou même plus, ce qui convient à la production de masse.

Haute précision: En raison du système de contrôle à grande vitesse et précis des machines de poinçonnage à grande vitesse, la précision des produits d'estampage peut être garantie.

Automatisation: De nombreuses machines de poinçonnage à haut débit sont équipées de systèmes d'alimentation et de décharge automatique pour réduire l'intervention manuelle et améliorer l'efficacité de la production.

4. Champs d'application

La presse à punch à grande vitesse est largement utilisée dans l'électronique, les automobiles, les appareils électroménagers, les équipements médicaux et d'autres industries pour effectuer des opérations telles que l'estampage, le cisaillement et la formation de feuilles de métal et produire diverses pièces de précision et pièces structurelles.

Appuyez sur punch à grande vitessePeut atteindre une production de masse à haute efficacité et à haute précision, réduire les coûts de main-d'œuvre et améliorer le niveau d'automatisation de la chaîne de production.
